產品展示

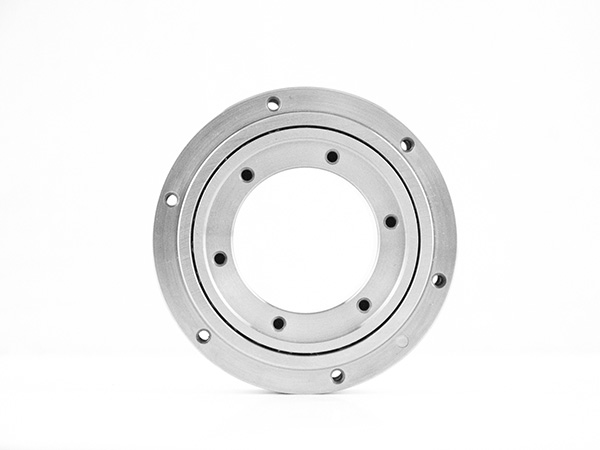

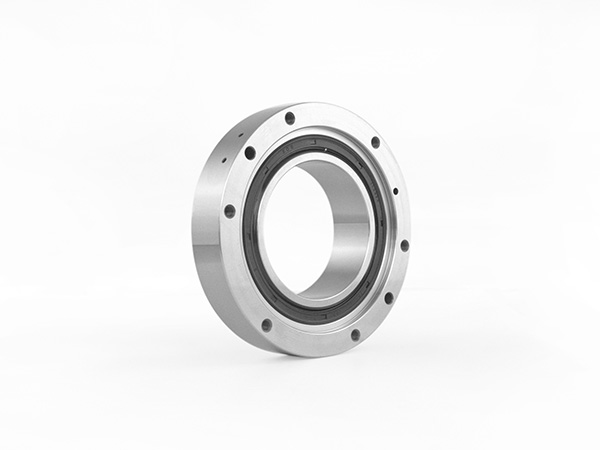

中空旋轉軸承
中空旋轉平臺的轉盤支承傳統結構是使用兩套軸承組合使用的，而現今大多由一套ZK中空旋轉平臺軸承支撐，簡化了結構、增強了支承性能。因?yàn)閆K中空旋轉平臺軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得ZK中空旋轉平臺軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承受徑向、軸向、傾覆等各種力矩，并且旋轉定位精度高（可達0.003mm）、定位準確無間隙，剛性是傳統組合軸承的10倍以上，很大程度上延長了旋轉平臺的使用壽命。
|
軸承型號 |
外形尺寸 | 外圈 | 內圈 | 基本額定載荷 | 質量 | 軸承型號 | |||||||||||||||||
| 中心徑及安裝孔1 | 中心徑及安裝孔2 | 中心徑及安裝孔 | cr | Cor | KG | ||||||||||||||||||
| d | D | T | B | C | C1 | D1 | D2 | L | h | W1 | n-ΦW1 | n-ΦQ1 | W2 | n-ΦW1 | n-ΦQ1 | N | n-ΦN | n-ΦQ3 | KN | KN | |||
| ZK60 | 28 | 50 | 23 | 22 | 18.5 | / | / | 38 | 12.9 | 5 | 45 | 6-M3深6 | 2-Φ3深5 | 45 | 6-M2.5深6 | / | 33 | 6-M2.5深6 | / | 5.1 | 7.1 | 0.18 | ZK60 |
| ZK85 | 33 | 70 | 28.5 | 25.5 | 24.5 | 21 | 66 | 49.5 | 12.8 | 7.5 | 62.5 | 6-M4深8.5 | 2-Φ5深10 | 63.5 | 6-M3深9 | / | 40 | 6-M3深9 | / | 11.1 | 15.1 | 0.51 | ZK85 |
| ZK130 | 62 | 114 | 29 | 26 | 24.5 | 21 | 100 | 80 | 14.9 | 7 | 104 | 6-M5深8 | 2-Φ5深7 | 94 | 6-M4深8 | 2-Φ4深6 | 71 | 6-M4深8 | 2-Φ4深6 | 19 | 30.1 | 1.2 | ZK130 |
| ZK200 | 100 | 170 | 44.5 | 41.5 | 42 | 34 | 135 | 125 | 14.8 | 14.5 | 155 | 6-M6深10 | 2-Φ7深8 | 157 | 8-M5深9 | / | 110 | 8-M5深8 | / | 48.5 | 83.6 | 3.9 | ZK200 |
| ZK275 | 150 | 240 | 54 | 51 | 51 | 43 | 200 | 185 | 14.6 | 8.5 | 200 | 8-M8深16 | 2-Φ8深12 | 224 | 12-M8深16 | / | 170 | 12-M8深16 | / | 101.6 | 184.9 | 15.1 | ZK275 |
